ICT治具結構組成與驗收標準

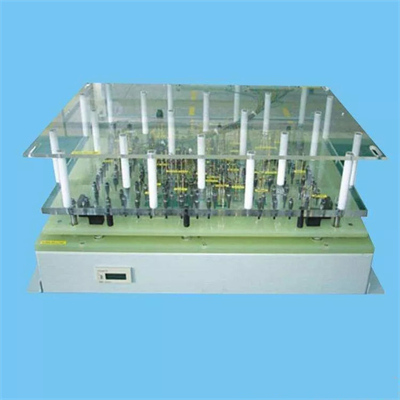

一、ICT治具結構組成：

1、針板：用于固定測試針。針頭是鍍金的。

2、載板：用于放置保護被測試PCBA。

3、天板：固定于ICT機臺氣缸上壓合治具和被測試PCBA。

二、ICT治具關鍵控制點：

1、板厚、高度、定位孔高度直徑、探針位置、銑讓位、擋柱等都需符合設計規范，有計數器用來計算探針測試次數。

2、探針的使用規定的型號與廠商；上下載板需要用ESD的電木板材質（ESD=107~109Ω ，使用SL-030靜電測量表量測）；各種繞線需按規定用線，通常使用AWG18-AWG22號線，需要加熱縮套管，繞線要分散,不能捆綁；testjet 感應板要小于零件本體表面面積,但不能小于零件本體的2/3.具體標準以實際零件為準，以測量值最大為最佳比較好。

3、ICT的測試內容需覆蓋85%以上的電路。

三、評價ICT治具參數要求：

1、植針率= 植針網絡數/PCBA總網絡數≥85%

2、覆蓋率= 可測試零件數/總零件個數≥85%

四、ICT治具驗收審核標準：

1、外型尺寸是否和要求一致，即長，寬，高（行程）。

2、天板同底版結合是否穩定，壓棒分布是否合理，是否有可能壓到PCBA上零件和線材。

3、載板是否對零件引腳及PCBA上突起部分銑深度，寬度是否足夠，保證測試時不至于對PCBA零件造成可能的損傷。

4、載板是否平整，無翹曲，同PCBA吻合。

5、測試針的選擇和分布是否合理。

6、定位是否合理，是否防呆。
